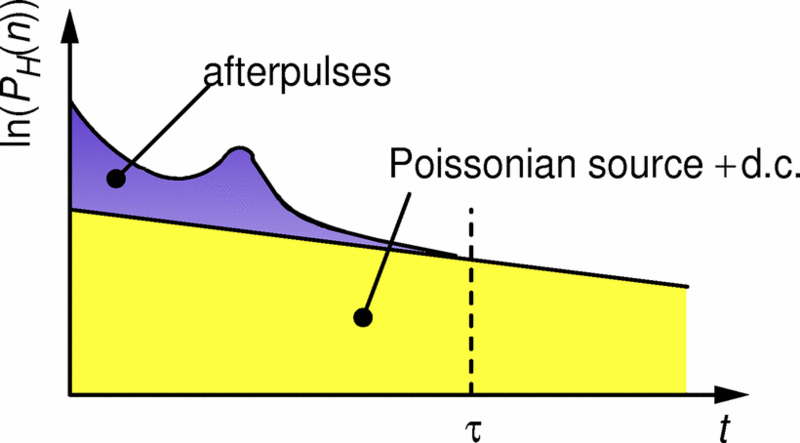

参考：A Simple and Robust Method for Estimating Afterpulsing in Single Photon Detectors-Example of a histogram (drawn in log scale) representing an arbitrary afterpulsing model

后脉冲现象的技术本质

在SPAD器件的性能评估中，后脉冲现象代表着一个基本的物理限制。当雪崩事件发生时，大量载流子在强电场驱动下高速运动，其中部分载流子会被半导体晶格中的各种缺陷陷阱捕获。这些被捕获的载流子并非长久停留，而是在热激发作用下随机释放，重新触发雪崩过程，形成与初始光子事件无关的虚假信号。这种现象的时间特性呈现复杂的多指数衰减分布，其数学表达式为P_AP(t) = Σ_i A_i × exp(-t/τ_i)。在实际的SPAD器件中，深能级陷阱通常具有1至100微秒的释放时间常数，主要源于金属杂质并贡献总后脉冲的40%至60%。浅能级陷阱的释放时间较短，介于10至1000纳秒之间，主要来自施主受主杂质。此外，p-n结界面处的界面态陷阱具有中等的释放时间常数，通常在100纳秒至10微秒范围内。

环境参数对后脉冲行为具有决定性影响。温度效应尤其显著，AP值随温度呈指数增长关系，典型的温度系数约为0.078 K^-1。以硅基SPAD为例，当工作温度从25°C升高至50°C时，AP值可能从10%激增至17%。过压的增加同样会恶化后脉冲表现，因为更高的电场强度增强了载流子与陷阱的相互作用概率。实验观察发现，过压从2V增加到4V时，AP值通常会从8%上升到18%。死区时间设计则提供了一种有效的抑制手段，当死区时间从100纳秒延长至1微秒时，可以抑制高达85%的后脉冲事件，但这种改善是以牺牲最大计数率为代价的。

应用系统中的性能制约

在量子通信系统中，后脉冲现象对安全性构成直接威胁。每个后脉冲事件会使量子误码率增加约AP/2的数值，当AP达到4%时，系统的QBER可能超过2%，接近量子通信安全性的临界点。更严重的是，攻击者可能利用后脉冲的时间相关性发动侧信道攻击，通过分析后脉冲模式来推测密钥信息。因此，高量子通信系统通常要求AP值低于1%，并需要在-10°C的低温环境下工作以抑制载流子陷阱的活跃程度。

激光雷达系统面临的挑战则体现在测距精度的恶化上。后脉冲引入的时间抖动直接影响飞行时间测量的准确性，而后脉冲产生的虚假回波信号会在环境感知中形成"鬼影"目标，误导路径规划算法。在自动驾驶应用中，这种干扰可能导致灾难性后果。典型的车载激光雷达系统能够容忍5%以下的AP值，但需要在-40°C至85°C的宽温度范围内维持稳定性能，这对器件设计和系统控制提出了苛刻要求。医学影像系统中的后脉冲影响更为微妙但同样关键。在荧光寿命成像应用中，后脉冲事件会与真实的荧光信号混合，扭曲荧光衰减曲线的形状。当AP值达到12%时，荧光寿命测量的精度可能恶化2.4倍，严重影响癌症等疾病的早期诊断能力。由于生物组织的荧光寿命差异通常只有几百皮秒，因此医学影像系统对AP值的要求极为严格，通常需要控制在3%以下。

传统测量技术的瓶颈

现有的后脉冲测量方法各有其固有局限性。基于示波器的测量方法虽然设备普及且操作相对简单，但其1至5纳秒的时间分辨率远不足以准确捕捉快速载流子陷阱的释放特性。更重要的是，示波器方法无法有效区分后脉冲事件与热噪声或电磁干扰，导致测量结果系统性偏高。时间数字转换器方法在精度上有显著改善，能够提供亚纳秒级的时间分辨率和良好的统计特性。然而，这种方法需要昂贵的专业设备，通常超过10万美元的投资门槛，且操作复杂度高，需要专业技术人员进行繁琐的标定程序。单次完整测量往往需要数小时时间，严重限制了测试效率。计数器方法虽然成本较低，但信息损失极为严重。这种方法只能通过改变死区时间来间接推算AP值，无法获得时间分布的详细信息，也无法区分不同类型陷阱的贡献。其测量精度通常只能达到±5%至10%的水平，远不能满足现代SPAD器件开发的需求。

SPD2200系统的技术革新

面对这些测量挑战，Enlitech开发的SPD2200系统实现了突破性的技术创新。该系统采用先进的多通道时间数字转换技术，将时间分辨率提升至25皮秒RMS，比传统方法提高了近20倍。这种超高精度使得系统能够准确区分不同时间常数的载流子陷阱释放过程，为深入理解器件物理特性提供了有效的工具。系统的测量不确定度被严格控制在±2%以内，这一指标即使在苛刻的量子通信应用中也能满足需求。SPD2200能够处理超过一千万个统计事件，确保测量结果具有高度的统计可靠性。其测量范围从1皮秒延伸至1秒，覆盖了SPAD器件中所有可能的陷阱释放时间常数。在算法创新方面，SPD2200集成了多维度关联分析技术，能够通过时间、统计和物理特性的综合判断，精确区分真实的后脉冲事件与其他类型的虚假计数。系统具备自适应参数优化能力，能够根据被测器件的特性自动调整激发功率、计数率控制等关键测量参数。内置的多指数拟合算法可以自动识别适合的指数分量数目，并提供拟合质量评估，确保R²值始终大于0.995。环境控制是SPD2200的另一项技术优势。系统配备的精密温度控制模块能够实现±0.01°C的稳定性，工作范围覆盖-30°C至+80°C，满足从科研实验到工业应用的全部需求。电磁屏蔽系统提供超过120分贝的屏蔽效能，有效消除外部干扰。集成的脉冲激光器具有小于50皮秒的脉冲宽度和优于0.1%的功率稳定性，为精确测量提供了可靠的激发源。

技术价值与未来展望

SPD2200系统为SPAD技术的全面发展提供了强有力的支持。在器件研发阶段，工程师能够通过精确的AP测量深入理解载流子陷阱的物理特性，指导材料选择和结构设计的优化。在生产质量控制环节，标准化的测试流程确保了批量生产的一致性和可追溯性。在系统应用验证中，精确的性能数据支持了准确的性能预测和工作条件优化。作为技术服务的重要组成部分，Enlitech为SPD2200提供了完整的支持体系。系统采用模块化设计，支持400至1700纳米的宽频谱波长范围，最多可实现8通道并行测试，大幅提升测试效率。专业的技术培训和应用咨询服务确保用户能够充分发挥系统的技术潜力。随着单光子检测技术在量子信息、自动驾驶、精密医疗等领域的深入应用，后脉冲参数的精确测量将变得愈发重要。SPD2200系统通过其突破性的技术创新，不仅解决了当前的测量难题，更为未来SPAD技术的发展奠定了坚实基础。精密测量能力作为技术创新的重要驱动力，将持续推动整个光子检测产业向更高性能、更高可靠性的目标迈进。
